코일위드 타투머신의 자체제작 클립코드!!
안녕하세요^.^ 코일위드아이언즈 타투머신 커스텀 샵입니다.
저희 작업실은 '홍대입구역 9번출구(hongik univ. station)' 바로 앞 건물에 위치해 있으니~!
방문원하시는 분들께서는 사전에 말씀해주시고 오시면 된답니다^^@
오늘은 코일위드 타투머신에서 작년 10월 쯤 새로 만든 타투머신용 클립코드를
포스팅하려고 합니다^^@
기존 클립코드에서 달라진 점은
코일위드에서 모든부품을 디자인과 3D작업을 거쳐 국내생산하게 되었고,
후가공, 후처리 모두 국내에서 작업하게 되었답니다.
편의성과, 내구성, 퀄리티를 모두 월등하게 높였답니다.
전부 국내 생산으로 진행되면서 제작비용은 10배이상 올랐구요ㅠㅠ..
그렇지만 코일위드에서는 가격은 크게 올리지 않았다는 점! ㅠㅠ..........
그래도 뿌듯합니다.
그럼 사진부터 한번 보실까요 !
일단, 외적으로 바뀐 디자인부터 사진으로 보여드리는게 좋겠죠!

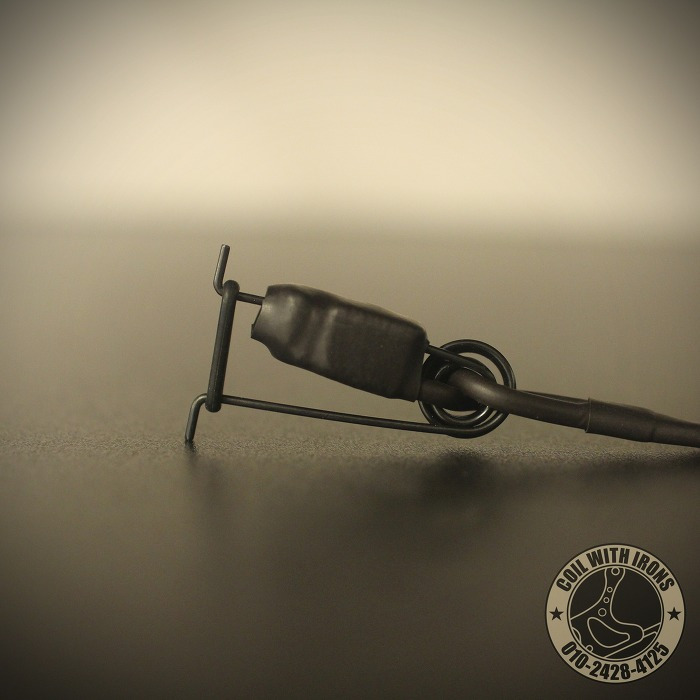

옆모습입니다.
옆으로 납작한 형태에 2중스프링으로 가공하여 불필요한 공간차지를 줄임과 동시에
스프링의 탄탄함이 거의 반영구적으로 유지되도록 신경썼습니다.
클립코드의 아래부분은 하나의 심으로만 연결하게 만들어서 쉽게 조작이 가능하며,
다양한 타투머신에 호환이 되도록 유도했답니다.
클립코드선은 타투머신용 파워서플라이에서 보내는 전압을 최대한 끌어오는게 중요하기 때문에
오디오 선을 사용했습니다.
-
정말 많은 분들께 자문을 구해본 결과, 선이 두꺼울 수록
그 두께감이 있기 때문에 비교적 사용에 자유롭지 못하다. 라는 말씀과
저희가 쓰던 기존의 두꺼운 오디오선도 조금만 더 선이 얇았으면 좋겠다는 말씀을 들었기 때문에
기존 오디오 선에서 성능에 변화를 주지 않는 지점의
좀 더 얇은 선으로 제작되었습니다.
(겉으로는 얇지만 꽉 차있기 때문에,
성능에는 전혀 지장이 없으니 걱정안하셔도 된답니다^^)

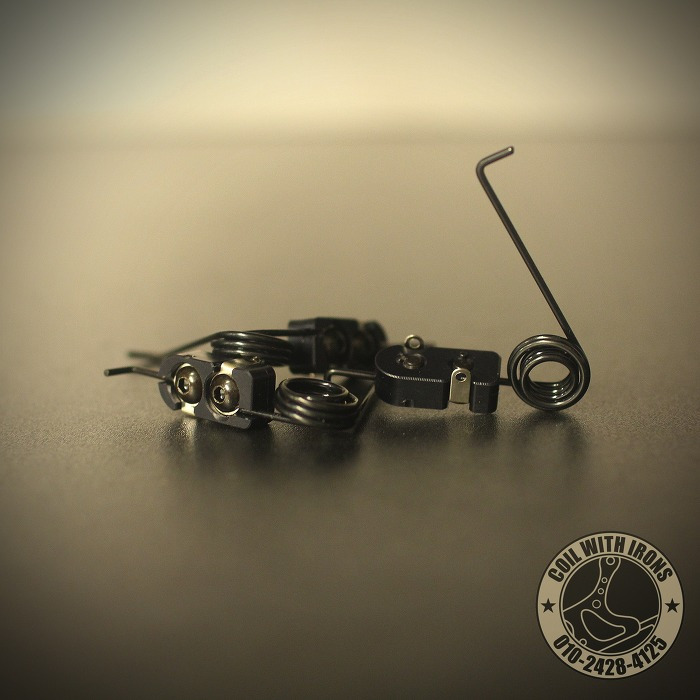

완성단계에 들어가기전 코일위드의 가조립상태입니다.
납땜이 오래도록 유지될 수 있도록 설계했고,
시간이 지남에 따라 클립코드 접촉부의 유격이 좌우로 털리는 현상을 예방하는데 중점을 뒀답니다.

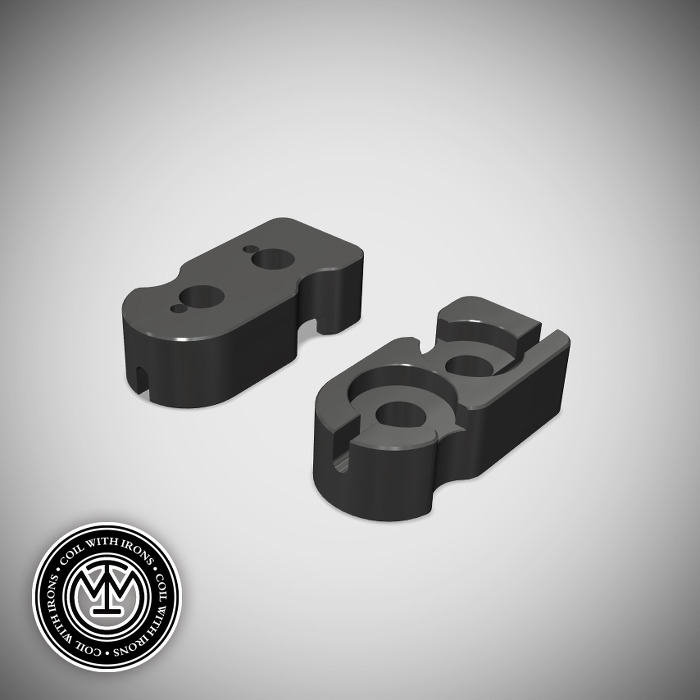

코일위드에서 생산 전 디자인과정에서 작업했던 사진이랍니다.
<< 왼쪽이 뒷면,
>> 오른쪽이 앞면의 모습입니다.
다행히도 중간과정에서 실패없이 의도한대로 실물 또한 잘 나와주었네요^^
-
두께에 대한 부분은 더 낮출 수는 있었으나 내구성 부분에서
지금 상태보다 분명 약할 것이라는 판단하에 이 두께를 최종두께로 잡았습니다.

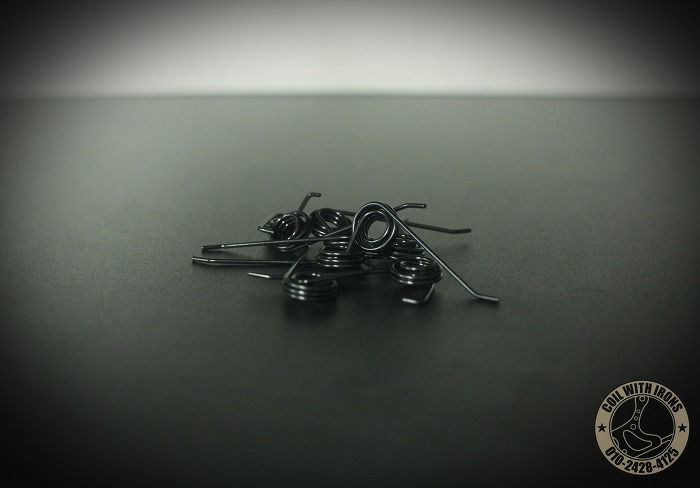

전 단계에서 보셨던 부품과 조립되는 2중스프링입니다.
걸리는 부분의 면적이 넓게 제작하여 많은 움직임이 있을 수밖에
없는 타투작업에서 좋은 내구성을 보여줍니다.
(국내에 저희가 원하는 2중스프링까지 완벽하게 제작이 가능한 곳이 많지 않아 애를 먹었답니다 ㅠㅠ
그렇지만, 열심히! 발품을 팔고 소개를 받아가며... 수소문한 결과...
일본에서도 찾아와서 제작해갈 정도로 최고의 실력을 가지고 계신 스프링박사님께서 가능하게 해주셨습니다.
박사님 덕분에 지금은 굉장히 맘에 드는 부품이 되었네요@.@)

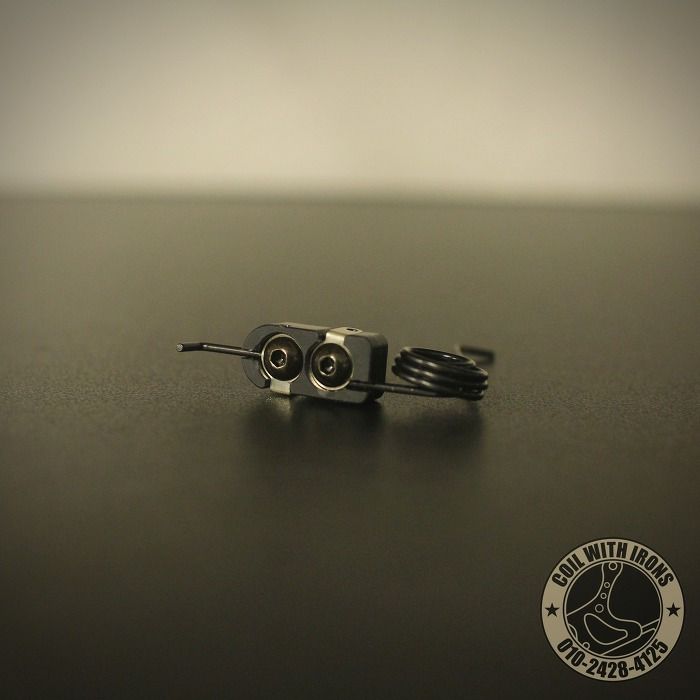

조립상태의 디테일 컷^^
파츠들이 정갈하게 정리가 되어 흔들림없이 오밀조밀하게 딱!
고정 되는 구조입니다.

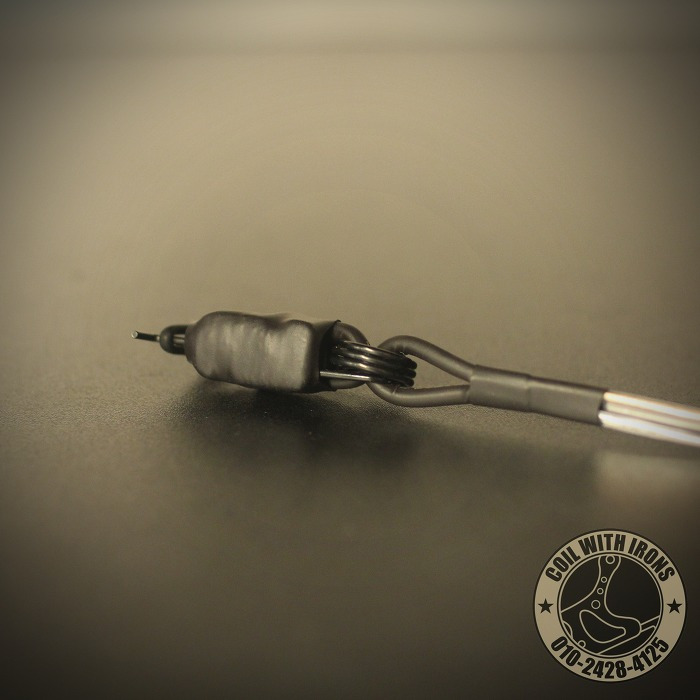

완성상태에서 본 윗모습입니다.
조립 후 내부적으로 더욱 튼튼하게 보완하여 수축튜브로 감싸는 과정을 거칩니다.
손이 많이 닿는 부위다 보니
윗부분에서는 약간의 푹신푹신한 감을 넣어주어
손으로 다루기에 부담이 없도록 신경썼답니다.
-
코드가 들어가는 부분은 수축튜브작업 후 8자형태로 플러스, 마이너스(+,-)선을 고정되도록 하여
사용시 손의 위아래 움직임에 부담이 안가도록 되어있고,
선의 수명또한 오래가도록 하였습니다.
(기존 클립코드들과는 다르게 수명이 오래가는 부분은 충분한 테스트를 거쳤답니다^^)
-
대표적인 테스트 하나를 말씀드리자면~^^;
코일위드에서는 클립코드를 걸어놓고 타투머신을 다루는 일이 가장 많기 때문에
보통 작업자분들이 1~2년이상 쓰시는 클립코드를
저희 작업실에서는 클립코드를 격하게 하루종일 다루다보니
1~2주일정도면 끊어지곤 했답니다.
그러나,
이번 자체제작 클립코드로 테스트한 결과 !!
저희가 그전과 똑같이 사용했음에도
3달가까이 지속 되었음을 확인하였답니다.

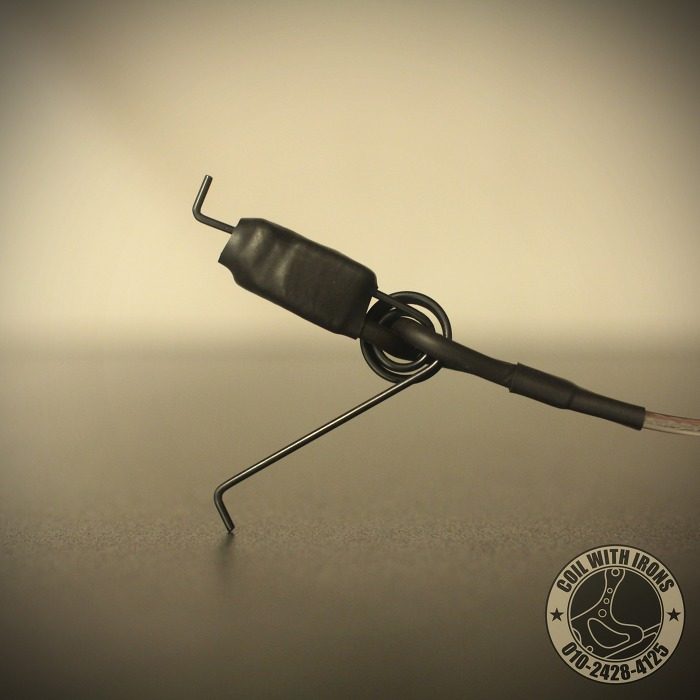

타투머신용 클립코드의 벌어짐 정도입니다.
이 부분에도 신경을 쓰지 않을 수 없었던 대표적인 이유는
일상생활의 '문콕'과 같은 부분때문이었는데요.
기존에 가장많은 방식인
180도에 가깝게 벌어지는 클립코드는 사용시
손에서 잘못 미끄러져 놓치게 되면
원상태로 복귀하려는 스프링의 성질을 보여주기라도 하듯이
180도로 "탱!!" 하고 다시 벌어지면서 손등이나 손가락을 스프링이 후려치는 경우가 종종있죠..
정말 아프고 피를 볼 때도 있는 일인데요;;
한번 당하고 나면 괜히 클립코드를 만질 때 긴장하여 꽉 쥐게 되는데...
(사진에서 보시는 것과 같이)
그런 부분들을 없애고자
다양한 머신에 충분히 사용이 가능한 범위까지만 늘려놓았답니다.
-
한번 써보시면 후회 안하실 거라는 점~~~~~~~~
빨간펜으로 돼지꼬리 동그라미 땡땡! 체크하고가세요!
모두 "클콕" 하시는 일 없길 바라면서 코일위드아이언즈 타투머신 작업실의
클립코드 포스팅을 마칩니다^^ !!
-
