코일위드의 다이렉트드라이브(회전식) 쉐도우 로터리 타투머신이야기
안녕하세요^^ 홍대입구역 9번 출구에 위치한
코일위드 아이언즈(coilwith irons) 타투머신 커스텀 샵 입니다.
"쉐도우(Shadow)" 로터리 타투 머신을 선보인지 벌써 일주일이 되었습니다.
저희에겐 그 어느때보다 정신없이 보낸 한 주였습니다.
단지 코일위드아이언즈에서 제작 하였다는 이유 하나로
믿고 연락주신 많은 분들께 다시한번 감사의 말씀을 드립니다.
-
간단한 사진 첨부와
출시 후에 가장 많이 궁금해 하셨던 부분과 함께
쉐도우 로터리 타투머신을 제작하는데 있어 저희가 중점을 두었던 부분에 대하여
포스팅하려 합니다^^

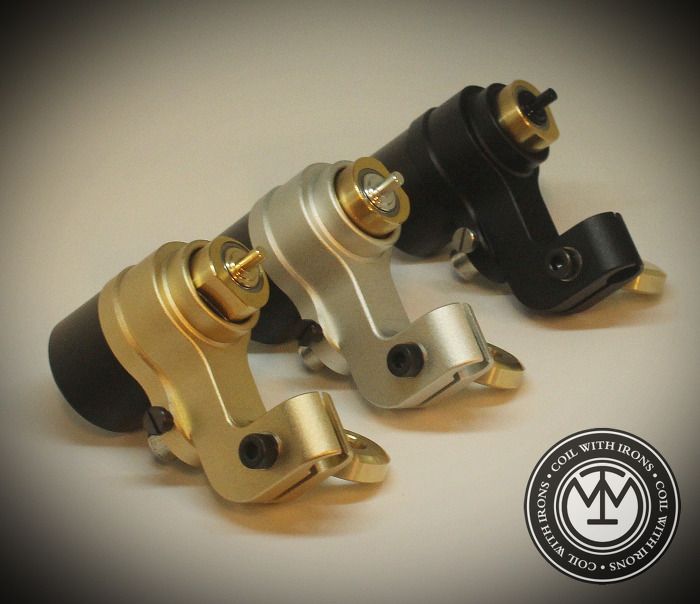

< 코일위드아이언즈 쉐도우 로터리타투머신(shadow rotary tattoo machine)의 컬러종류 사진>
골드(matt gold), 실버(matt silver), 블랙(matt black)

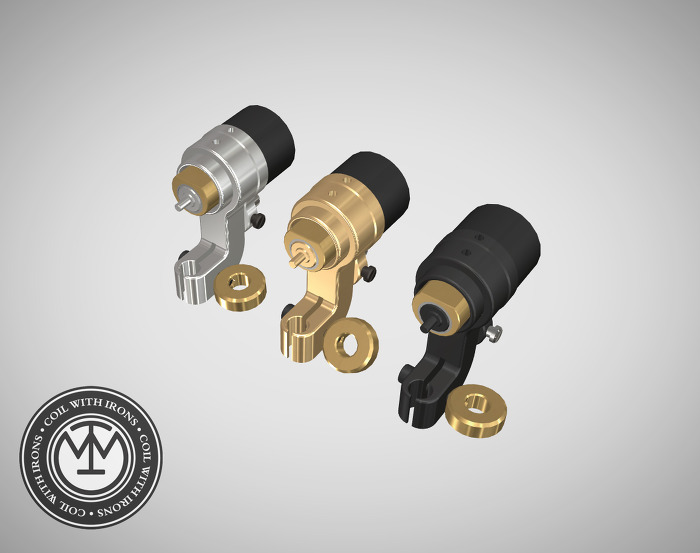

< 쉐도우 로터리 타투머신 제작 전 만들어본 3D 컨셉디자인의 전면부 >

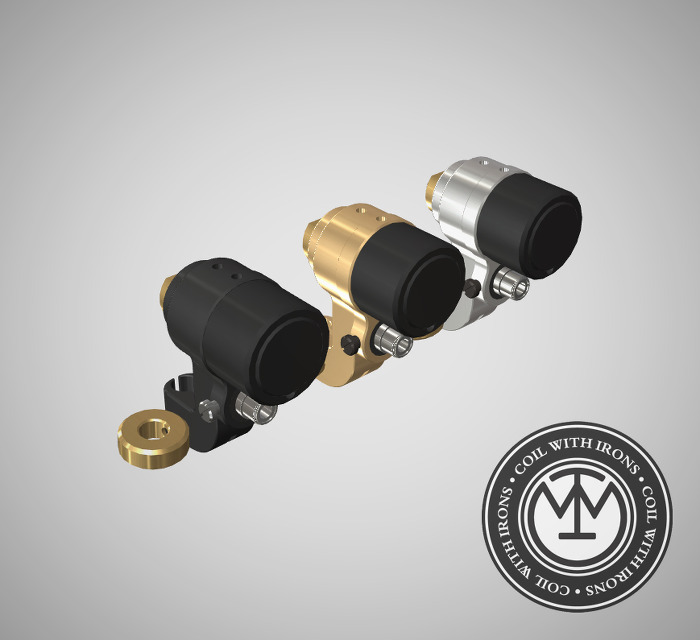

< 쉐도우 로터리 타투머신 제작 전 만들어본 3D 컨셉디자인의 후면부 >
-선이 안보이는 구조로 제작 및 'made in usa' 의 고퀄리티 RCA를 사용하여 실제 사용하기 편한 곳에 위치 시켰습니다.

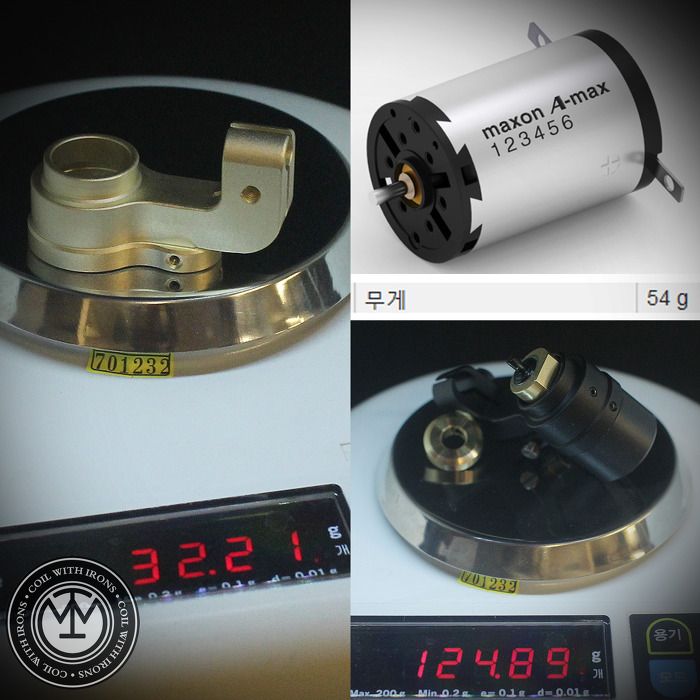

<코일위드 쉐도우머신의 프레임 무게와 쉐도우제작에 사용된 스위스 맥슨사(Maxon)의 5W모터무게, 총 무게 사진>

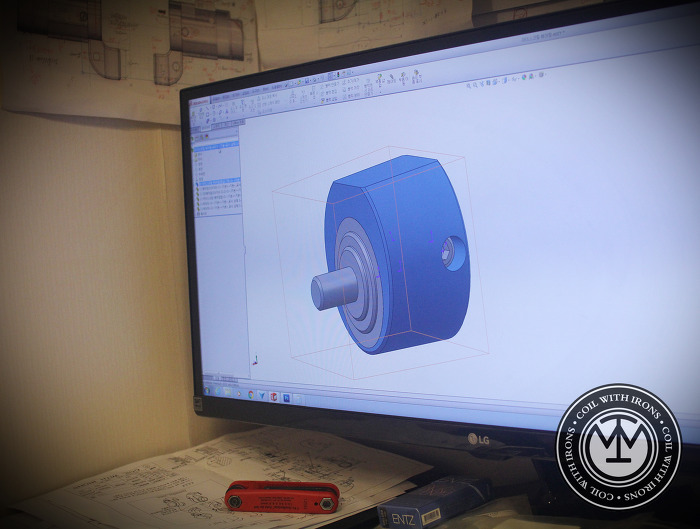

<쉐도우타투머신의 '고정식베어링' 부분 제작 전 3D 프로그래밍을 통한 가상의 1차 밸런스작업 진행모습 >
< 코일위드 아이언즈 coilwithirons , 쉐도우 로터리타투머신 shadow rotary tattoo machine 베어링 이야기 >
♠ 1. 베어링에 대하여.
코일위드의 쉐도우(Shadow)로터리 타투머신의 베어링은 3.0 / 3.5 / 3.8 mm 스트록(stroke)의
'고정식 베어링(fixed bearing)'을 채택하였고, 베어링 배열 구조의 노하우로
유격을 최소화 하기위해 최선을 다하였습니다.
제품 출고시 베어링 선택이 가능하며
추후 <코일위드 아이언즈>에서 베어링 변경은 가능하지만, 사용자의 직접 교체는 사실상 불가합니다.
베어링 장착과정에서 밸런스가 많이 망가지는 문제와 함께 유격이 발생하는 점을 최소화 하기 위한 결정입니다.
코일위드 아이언즈의 경험을 바탕으로 보았을때 회전식 다이렉트 구동방식에서는
베어링 밸런스가 가장 중요합니다. 회전하는 모든 물체에서는 '원심력'이 존재하구요.
물체가 원운동을 할때 물체에 나타나는 관성을 나타내는 원심력은
물체의 질량(Mass)이나 형태(Shape), 회전속도(RPM, revolution per minute)에 의한 큰 영향을 받게 됩니다.
회전물체에서 '원심밸런스(Dynamic balancing, 동적균형)' 가 맞지 않을수록 모터에 진동은 많이 발생하며,
회전운동을 베이스로 하는 회전식 다이렉트(Direct drive) 구동방식의 경우
베어링 회전으로 인해 발생하는 진동이 바디에 그대로 전달되기 때문에
베어링이 회전할 때의 원심력(Centrifugal force) 또는 원심력이 만드는 모멘트(moment)가 모터 축에 대하여 '0'에
최대한 가까워지도록 만들어 주는 것이 가장 중요합니다.
회전식 다이렉트 방식의 타투머신도 이러한 밸런싱작업이 핵심이며
'0.1g' 의 무게중심이 매우 중요한 역할을 하기에 이러한 번거로움이 있음에도 불구하고
코일위드아이언즈에서는 고정식 베어링으로 쉐도우타투머신을 완성 하였습니다.
'쉐도우(Shadow)' 머신은 스위스 맥슨(MAXON社) 5W 모터를 사용하였고
모터선택에 대한 많은 생각과 고민은 다음포스팅에서 이야기 하도록 하겠습니다.
항상 저희 코일위드아이언즈를 믿어주셔서 진심으로 감사합니다.
더욱 노력하는 모습으로 보답하겠습니다 ^.^
-
더 많은 코일위드 아이언즈의 로터리 타투머신과 정보가 궁금하시다면 카페에서
보실 수 있습니다.
하단의 코일위드 로고를 클릭하시면 카페로 이동합니다.
